RDS avkodare för FM-bandet.

  Detta projekt utvecklades 1992. Bilden visar en prototyp i vir-teknik. Längst ner på bilden syns RDS-demodulatorn som tar signal från radion. Den demodulerade signalen påförs ett digitaltnät bestående av ett tiotal kretsar av typen 74HC. I mitten sitter en Intel 8051 mikroprocessor för val av RDS paket. Efter paketering skickas paketen till LCD och RS232.

Det unika med denna RDS avkoadre är att det kan visa samtliga paket. PI, PS, PTY, TP, TA, AF, DI,  MS, RT, PN, ON, IN och grupper 0...15A och 0..15B (det är knappt att man kommer ihåg vad alla paketförkortningarna betyder... ;-) De flesta RDS mottagare visar ju bara PTY, PS, TA och AF.

Skulle man utveckla en RDS-mottagare i dag  kan all logik ersättas med en processor och demodulatorn med en specialkrets. I dag kan alltså denna produkt tillverkas till lågt pris. / Jan Karlqvist /

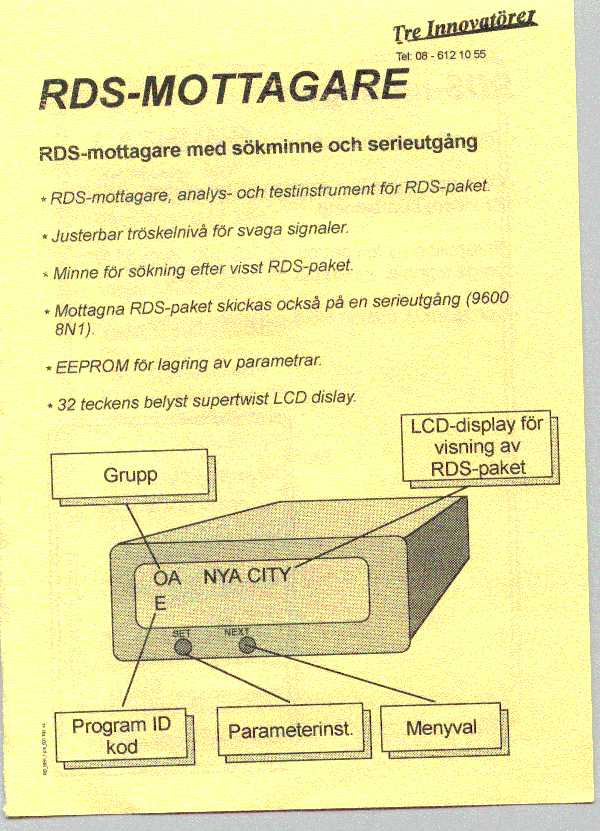

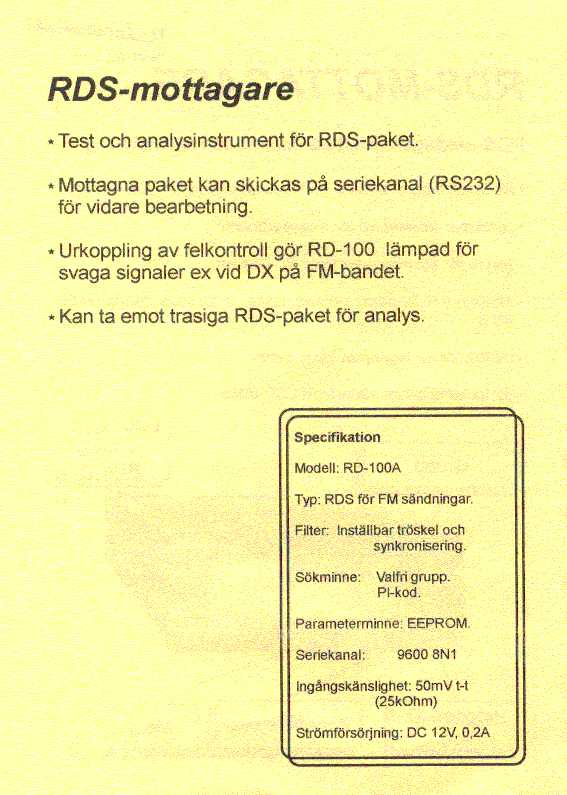

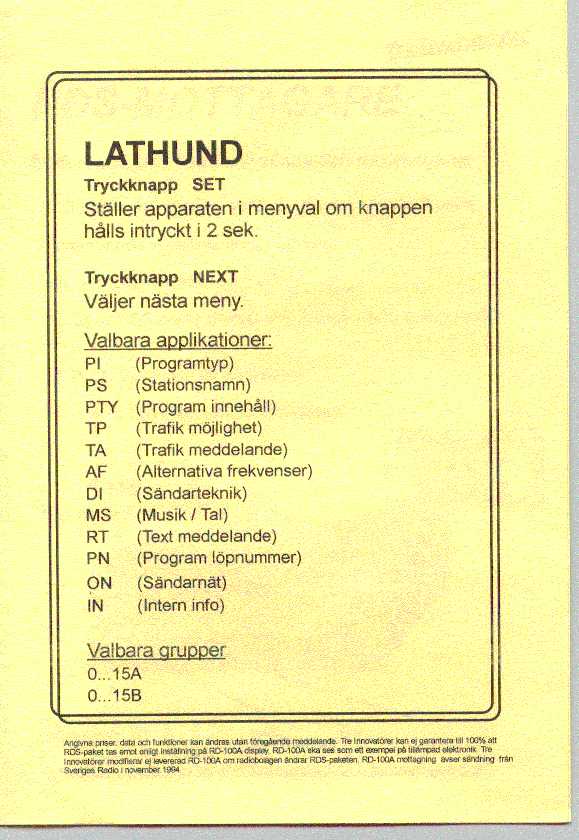

Här visas några produktblad från 1992. Tänkta applikationer var bl.a att ta paketet som innehåller "rätt tid". Denna "rätt tid" signal kan synkronisera klockor på offentliga platser t.ex reklamskyltar, pakeringsautomater etc.
